Dettagli:
|
| Oggetto: | Piatto refrigerante di liquidi | Struttura del piatto freddo: | canale liquido, piatto inferiore, entrata, sbocco |
|---|---|---|---|
| Tipo di piastra di raffreddamento: | Piastra di raffreddamento timbrata per EV | Trattamento di superficie: | Rivestimento dell'isolamento, spruzzo di polvere, come vostro requisito |
| Applicazioni: | Veicolo elettrico, famiglia/ESS commerciale | servizio di design: | Disponibile |
| Pacchetto: | Pacchetto di legno standard esportatore | Codice di HS: | 7606 |
| Parole chiave: | tubo di raffreddamento di alluminio, timbrante tipo che si raffredda, coldplate dell'acqua | Materiale: | Alluminio |
| Lega: | 3XXX, 6XXX | Simulazione termica: | SÌ |
| Evidenziare: | Timbratura del tubo di raffreddamento di alluminio,Piatto freddo liquido timbrato,Piastra di raffreddamento timbrata per EV |
||

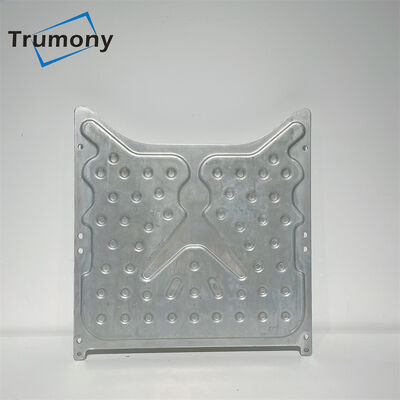

Piatto freddo liquido di alluminio delle vetture da corsa del sistema termico elettrico della batteria
Il sistema di gestione termico della batteria del veicolo elettrico pricipalmente comprende le batterie, il piatto refrigerante di liquidi ed altre componenti importanti. Trumony speciliazed nella fornitura delle piastre di raffreddamento di brasatura di vuoto, nastro di raffreddamento tortuoso per le cellule cilindriche, piatto legato del liquido refrigerante del rotolo.
| Nome di prodotto | Piatto refrigerante di liquidi per EV |
| Dimensione del piatto | Massimo a 1400mm * 2000mm |
| Cellule | Batteria prismatica, pacchetto della batteria |
| Struttura | piastra a canali di raffreddamento, piastra di raffreddamento inferiore, connettore |
| Spessore | Suggerisca 5~8mm |
| Trattamento di superficie | Il rivestimento dell'isolamento, spolverizza spary |
| Pezzi di ricambio | Connettore, cuscinetto del silicio, pompa, ecc. rapidi. |
| Servizio | Il servizio di design refrigerante di liquidi del tubo, il servizio di simulazione del calore, suggerimento del percorso di flusso, finisce la possibilità di produzione |
Soluzioni di raffreddamento complete per voi:
1) tipo timbrato piastra di raffreddamento per le cellule/pacchetto prismatici della batteria.
2) tubo del serpente dell'estrusione per le cellule cilindriche, come 21700, 18650, 3270, grande cellula 4680.
3) piastra di raffreddamento legata del rotolo
4) FSW ha raffreddato il piatto
5) Piatto freddo di alluminio con il tubo di rame
I nostri vantaggi:
1) soluzioni flessibili per il raffreddamento della batteria. (Secondo il vostro modulo fornisca la piastra di raffreddamento su misura)
2) servizio di design, abbiamo dipartimento di R & S, possiamo fare il completamento di progettazione, il flusso e la simulazione del calore.
3) centro di CNC per fare entrata/portagomma su misura.
4) materiale termico dell'interfaccia, quali il cuscinetto del silicone, il rivestimento termici ecc. dell'isolamento.
5) Il campione rapido fa, la consegna veloce
Parola chiave:
Il piatto raffreddato a liquido, il piatto del liquido refrigerante, il coldplate dell'acqua, la piastra di raffreddamento di alluminio, il nastro raffreddato a liquido, il piatto raffreddato ad acqua, il piatto refrigerante di liquidi, il tubo refrigerante di liquidi, il tubo del serpente, la batteria che si raffredda, il tubo di raffreddamento della batteria, il piatto raffreddato di alluminio, ESS ha raffreddato il piatto, 4680 cellule che si raffreddano, piatto freddo per la batteria di EV, la simulazione termica, la simulazione del calore, raffreddamento dell'Accumulatore litio-ione.
Composizione chimica
| Lega | Si | Fe | Cu | Mn | Mg | Cr | Zn | V | Ti |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95 (Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
Può essere personalizzato secondo la richiesta dei clienti!
Proprietà meccaniche
| Lega | Carattere | Resistenza alla trazione | Carico di snervamento | Allungamento |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
: Normalmente 30% TT in anticipo, equilibrio pagato prima della spedizione.
Q: Quanto ci vuole per i campioni e la fabbricazione in serie?
: Richiederà solitamente i 15-20 giorni per le nuove muffe ed i campioni liberi (all'interno di 5kg), dopo la conferma, i 25-30 giorni per fabbricazione in serie.
Q: OEM/ODM disponibile?
: Sì, possiamo!
Q: Potete assistere nella progettazione?
: Sì, possiamo! Abbiamo un forte e gruppo addetto alla progettazione con esperienza.
Q: Potreste fornire il campione?
: Sì, siamo onorati per offrirgli i campioni per il controllo di qualità.
Q: È l'ordine del campione ha accettato?
: Sì, accettiamo l'ordine del campione e possiamo fornire al servizio di design!
