Dettagli:
|
Nome di prodotto: | Scambiatore di calore più fresco a nastro basato a liquido della batteria | Tipo: | La batteria elettrica del veicolo leggero imballa il Manica di raffreddamento |
---|---|---|---|
Processo: | Estrusione di alluminio | Lega: | 3003 |
Carattere: | O-H112 | Applicazione: | Pacchetto della batteria di EV |
Struttura: | Micro canale tube+connector | Pacchetto: | cartons+pallets |
Evidenziare: | Nastro basato liquido della batteria,Nastro del pacchetto della batteria di EV,Nastro della batteria di 3003 leghe |

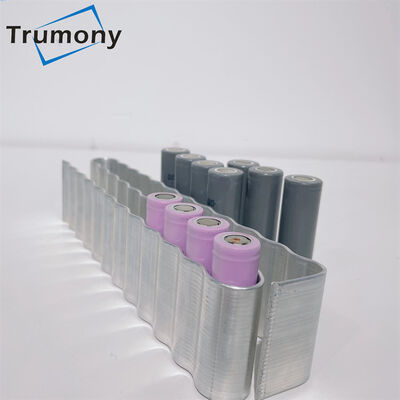

La batteria elettrica del veicolo leggero imballa allo lo scambiatore di calore basato a liquido di raffreddamento del dispositivo di raffreddamento del nastro della batteria del sistema di Manica
Il nastro di raffreddamento del micro canale di alluminio per 18650 pacchetti di abttery, deisgned per il piccolo modulo di batteria appena 24 cellule. Facciamo il tubo del serpente con il processo di alluminio dell'estrusione, piegante e serpente-modellante. Come il Tesla Model S/modello X, utilizzano il simile tubo di raffreddamento di alluminio per il sistema di gestione termico. Obiviously, raggiunge la buona prestazione e l'effetto stabile di dissipazione di calore. Nowdays, sempre più società del veicolo elettrico che utilizzano il modulo cilindrico del pacchetto della batteria, sono vorrebbero utilizzare lo stesso tubo di raffreddamento del serpente per EV. Inoltre, eccetto il tubo di raffreddamento di 18650 batterie, trumony può fornire il tubo di raffreddamento della soluzione raffreddarsi del pacchetto di 21700 batterie e di 3270 batterie ed il tubo tubante 4680.
Oggetto | canali di raffreddamento di alluminio per BEV |
Dimensione | Come vostra progettazione |
Spessore | 2.4mm, 3mm |
Applicazione | raffreddamento cilindrico del pacchetto della batteria |
Servizio | Progettazione, simulazione, lavorazione con utensili, prototipo |
Processo | Estrusione di alluminio |
Tipo refrigerante di liquidi | piastra di raffreddamento fredda per EV, piatto freddo timbrato per ESS, del piatto piastra tubiera di raffreddamento a forma di armonica, tubo di raffreddamento del serpente della batteria di EV, piatto legato del rullo di alluminio |
Sistema di raffreddamento della batteria
1- Piatto freddo di raffreddamento di alluminio per il pacchetto della batteria
2- Tubo tortuoso per il nuovo veicolo di energia
3- Piastra di raffreddamento di alluminio dell'estrusione per il pacchetto molle della batteria del pacchetto
4- Piatto freddo di timbratura di alluminio
Punto chiave del ***** di progettazione
1- Specifichi il tipo della batteria: cellule cilindriche/cellule quadrate o cellule molli della batteria o del sacchetto delle cellule prismatiche
2- Dimensioni di frontiera del modulo
3- Requisito di dissipazione di calore
4- Bilancio del prototipo e di progettazione
5- Tutta la scelta dello scambiatore di calore quali i connettori, connettori rapidi di plastica, installazione della piastra di raffreddamento della batteria
Con esperienza molto ricca di fabbricazione delle piastre di raffreddamento per i pacchetti della batteria. Sotto è la forza da noi che potete contare sopra:
1. L'aiuto nelle componenti di raffreddamento progetta la possibilità
2. Soluzioni provate per sia le cellule prismatiche che cilindriche
3. Capacità nel fare DVP con il cliente
4. Supporto veloce nella fabbricazione del prototipo
FAQ:
1. Che soluzione che di raffreddamento del modulo di batteria potete fornire?
: Abbiamo 4 generi di tipo di raffreddamento della batteria per il vostro pacchetto della batteria. Tubo di alluminio del serpente per cilindrico a forma di delle cellule. Il piatto raffreddato brasato di alluminio per le cellule prismatiche, le micro piastre a canali di alluminio per i sacchetti ed il rullo di alluminio ha legato i pannelli.
2. Che cosa la lega ed il carattere della vostra piastra di raffreddamento dell'acqua?
: La lega di alluminio è 3000,6000 ed il carattere è O-H112.
3. Che cosa la tecnologia della trasformazione per fare i channles freddi del liquido refrigerante o del piatto?
: Il processo di alluminio dell'estrusione, il processo di brasatura di vuoto, il processo legato del rotolo e noi inoltre hanno centro di CNC.
4. Sostenete il prototipo su misura per il modulo del pacchetto della batteria?
: Sicuri, possiamo produrre il piatto refrigerante di liquidi di alluminio come vostra progettazione. Se appena nella fase dello sviluppo, i nostri dissipatori di calore raffreddati attuali del piatto sono disponibili per controllare.
