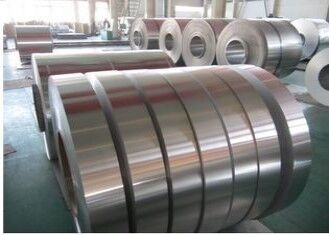

4343 strati resistenti spessi di brasatura della stagnola del condensatore del rotolo del di alluminio del rivestimento
| Core Alloy: | 3003+1.5%Zn+Zr | Clad Alloy: | 4343 |
| Thickness: | 0.127mm | Width: | 254mm |
| I.D.: | 305mm | O.D.: | ≤1370mm |
| Packaging: | occhio da murare | Temper: | H14 |
| High Light: | rotolo del di alluminio,imballaggio del foglio di alluminio |
||
4343 / 3003+1.5%Zn/4343 H14 strati resistenti spessi di brasatura della stagnola del condensatore del rotolo del di alluminio del rivestimento di 254mm x di 0,127
1. Descrizione della nostra produzione
Composizione chimica del materiale del centro, del materiale del rivestimento circa la lega di alluminio e del composito-materiale per lo scambiatore di calore della saldatura
1) Materiale del centro
| Lega | Si | Fe | Cu | Mn | Mg | Zn | Zr | Ti | codice |
| 3003 | 0,6 | 0,7 | 0.05-0.20 | 1.0-1.5 | - | 0,1 | 0,05 | 0,03 | 1 |
| 3003+1%Zn | 0,6 | 0,7 | 0.05-0.20 | 1.0-1.5 | - | 0.5-1.50 | 0,05 | 0,05 | 2 |
| 3003+1.5%Zn | 0,6 | 0,7 | 0.05-0.20 | 1.0-1.5 | - | 1.0-2.0 | 0,05 | 0,05 | 3 |
| 3003+1.5%Zn+Zr | 0.5-1.0 | 0,7 | 0.05-0.20 | 1.0-1.6 | - | 1.0-2.0 | 0.05-0.2 | - | 4 |
| 3003+0.5%Cu | 0,6 | 0,7 | 0.30-0.70 | 1.0-1.5 | - | 0,10 | 0,05 | 0,1 | 5 |
| 3005 | 0,6 | 0,7 | 0.20-0.40 | 1.0-1.5 | 0.20-0.60 | 0,25 | - | 0,01 | 6 |
2) Materiale del rivestimento
| Lega | Si | Fe | Cu | Mn | Mg | Zn | Zr | Ti | codice |
| 4343 | 6.8-8.2 | 0,8 | 0,25 | 0,1 | - | 0,2 | - | 0,05 | 1 |
| 4343+1%Zn | 6.8-8.2 | 0,8 | 0,25 | 0,1 | - | 0.5-1.5 | - | 0,05 | 2 |
| 4045 | 9.0-11.0 | 0,8 | 0,3 | 0,05 | - | 0,2 | - | 0,2 | 3 |
| 4045+1%Zn | 9.0-11.0 | 0,8 | 0,3 | 0,05 | - | 0.5-1.5 | - | 0,2 | 4 |
| 4004 | 9.0-10.5 | 0,8 | 0,25 | 0,1 | 1.0-2.0 | 0,2 | - | 0,2 | 5 |
| 7072 | 0,7 | 0,1 | 0,1 | 0,1 | 0.8-1.3 | - | - | 6 | |
| 5005 | 0,3 | 0,7 | 0,2 | 0,2 | 0.5-1.1 | 0.5-1.0 | - | 0,03 | 7 |
3) Conduttura meccanica della lega e del composito-materiale di alluminio per lo scambiatore di calore della saldatura
| Codice della lega | carattere | Resistenza alla trazione | Carico di snervamento Rp0,2 (Mpa) | Estenda il rapporto |
| TR-010, TR-020, TR-030, TR-040, TR-050, TR-110, TR-310, TR-116, TR-316, TR-111, TR-313, TR-121, TR-131, TR-141, TR-150, TR-151, TR-156 ecc. | O | 95-135* | ≥35* | ≥15* |
| H14 | 140-185 | ≥125 | ≥1.5 | |
| H24 | 140-185 | ≥125 | ≥3.0 | |
| H16 | 185-225 | ≥160 | ≥1.0 | |
| H18 | ≥185 | - | ≥0.5 | |
| Materiale di TR-166 Etc.tube | H24 | 185-235 | ≥150 | ≥8 |
TR-116, TR-316 Etc.tube | H14 | 140-185 | ≥125 | ≥3 |
| H24 | 140-185 | ≥125 | ≥8 |
Nota: «*» nell'archivio di cui sopra significa che la resistenza alla trazione sarà 120-150Mpa, il carico di snervamento sarà ≥45Mpa e l'allungamento sarà ≥20% se il materiale di TR-050, di TR-150, di TR-151, di TR-156 ecc. con carattere O contenere il Cu.
Supplementare: Possiamo produrre la specificazione speciale secondo la richiesta del cliente.
4) Capacità dei prodotti
| Larghezza (millimetri) | Spessore (millimetri) | Lunghezza (millimetri) | Diametri interni (millimetri) | |
| Strato | 500-1070 | 0.5-5.0 | 500-2500 | - |
| Striscia | 12-1070 | 0.2-3.0 | - | 150.200.300.400.500 |
| Stagnola | 12-1070 | 0.05-0.2 | - | 150.200.300.400.500 |
| Rapporto composito | 4-18% (per lato) |
| Le percentuali placcate (per lato) | 4-8% | > 8-18% |
| Tolleranza del rivestimento | ±1.5% | ±2.0% |
2. Applicazione:
1. Radiatore dell'olio
2. Radiatore dell'automobile
3. Automobile Heater Core
4. Condensatore
5. Evaporatore
3. Caratteristiche
La nostra serie di prodotti riguarda tutti i tipi di materiale e di specifiche uniti in lega che è ampiamente usato in sistemi di raffreddamento dell'automobile e delle macchine e degli impianti di costruzione, sistema di raffreddamento della centrale elettrica, dispositivo di raffreddamento del micro-canale e tutti i tipi entrambe commerciale e di condizionatori d'aria residenziali.
Il condensatore usa il rotolo del di alluminio/il vuoto di saldatura stagnola dell'aletta che brasa l'identificazione di 305mm.
