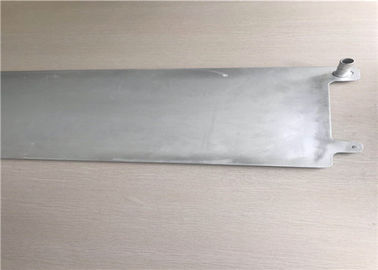

Piastra di raffreddamento di alluminio dell'acqua di 3003 1186x685mm per lo scambiatore di calore
| Color: | argento o l'altro colore | Surface: | Rifinitura del mulino |
| Use area: | Raffreddamento ad acqua, batteria raffreddanti ecc | Temper: | O, H ecc |
| Thickness: | 1-5mm | Dimention: | 1186x685mm, 970x362mm |
| Material: | lega di alluminio | Code: | 3003 |
| High Light: | Piatto di alluminio 3003,Strato di alluminio 3003 |
||
La piastra di raffreddamento di alluminio dell'acqua 3003 per progettazione dello scambiatore di calore si sviluppa
1. Descrizione
Applicazione: Uso per il dissipatore di calore di nuova automobile di energia, raffreddamento della batteria
Tecnologia: Ecc di brasatura, di CNC, di saldatura
Macchina principale di produzione: Cavo di brasatura del tunnel completamente automatico, centro di lavorazione, stampa di olio,
Macchina di brasatura dell'ugello dell'acqua, macchina della saldatura ad arco di argon,
Attrezzature per la pulizia, attrezzatura ultrasoniche ecc di Prespraying
Attrezzatura tesing principale: Attrezzatura di ispezione del gas (ispezione dell'acqua),
Attrezzatura di ispezione del gas (ispezione a secco),
Tester della stampa, tester di resistenza di flusso, tester dello spruzzo di sale
Macchina di prova materiale di tensione
Tester di corrosione in corridore, attrezzatura di rilevazione di perdita dell'elio
1) Materiali del rivestimento
| Lega | Si | Fe | Cu | Mn | Mg | Zn | Zr | Ti | codice |
| 3003 | 0,6 | 0,7 | 0.05-0.20 | 1.0-1.5 | - | 0,1 | 0,05 | 0,03 | 1 |
| 3003+1%Zn | 0,6 | 0,7 | 0.05-0.20 | 1.0-1.5 | - | 0.5-1.50 | 0,05 | 0,05 | 2 |
| 3003+1.5%Zn | 0,6 | 0,7 | 0.05-0.20 | 1.0-1.5 | - | 1.0-2.0 | 0,05 | 0,05 | 3 |
| 3003+1.5%Zn+Zr | 0.5-1.0 | 0,7 | 0.05-0.20 | 1.0-1.6 | - | 1.0-2.0 | 0.05-0.2 | - | 4 |
| 3003+0.5%Cu | 0,6 | 0,7 | 0.30-0.70 | 1.0-1.5 | - | 0,10 | 0,05 | 0,1 | 5 |
| 3005 | 0,6 | 0,7 | 0.20-0.40 | 1.0-1.5 | 0.20-0.60 | 0,25 | - | 0,01 | 6 |
Materiale del centro
| Lega | Si | Fe | Cu | Mn | Mg | Zn | Zr | Ti | codice |
| 4343 | 6.8-8.2 | 0,8 | 0,25 | 0,1 | - | 0,2 | - | 0,05 | 1 |
| 4343+1%Zn | 6.8-8.2 | 0,8 | 0,25 | 0,1 | - | 0.5-1.5 | - | 0,05 | 2 |
| 4045 | 9.0-11.0 | 0,8 | 0,3 | 0,05 | - | 0,2 | - | 0,2 | 3 |
| 4045+1%Zn | 9.0-11.0 | 0,8 | 0,3 | 0,05 | - | 0.5-1.5 | - | 0,2 | 4 |
| 4004 | 9.0-10.5 | 0,8 | 0,25 | 0,1 | 1.0-2.0 | 0,2 | - | 0,2 | 5 |
2) Conduttura meccanica della lega di alluminio per il sistema dello scambiatore di calore della saldatura
| Codice della lega | carattere | Resistenza alla trazione Rm (MPa) | Carico di snervamento Rp0,2 (Mpa) | Estenda il rapporto I50 (%) |
| TR-010, TR-020, TR-030, TR-040, TR-050, TR-110, TR-310, TR-116, TR-316, TR-111, TR-313, TR-121, TR-131, TR-141, TR-150, TR-151, TR-156 ecc. | O | 95-135* | ≥35* | ≥15* |
| H14 | 140-185 | ≥125 | ≥1.5 | |
| H24 | 140-185 | ≥125 | ≥3.0 | |
| H16 | 185-225 | ≥160 | ≥1.0 | |
| H18 | ≥185 | - | ≥0.5 | |
| Materiale di TR-166 Etc.tube | H24 | 185-235 | ≥150 | ≥8 |
| TR-116, TR-316 Etc.tube materiale | H14 | 140-185 | ≥125 | ≥3 |
| H24 | 140-185 | ≥125 | ≥8 |
vantaggio 2.Our di brasatura della piastra di raffreddamento di alluminio dell'acqua:
1. Dal 2006, abbiamo esperienza ricca in questa industria di alluminio dello scambiatore di calore in Cina;
2. Buona reputazione alle aree materiali di alluminio;
3. La progettazione si sviluppa: Abbiamo gruppo addetto alla progettazione per lasciare la vostra idea siamo prodotto reale, o diagli il suggerimento
4. Vantaggio di prezzi.
5. Buone esperienza e cooperazione con i grandi clienti nel mondo;
6. Con il certificato ISO9001-2008;
7. Provi accettabile
8. Rapporto di costo di rendimento elevato;
9. Termine di consegna veloce; 10-25 giorni.
3.Terms e circostanze:
1, termine commerciale: CIF/CFR/FOB/EXW
2, termine di pagamento: TT 30% prima di production+70% prima della spedizione;
o 100% L/C irrevocabile a vista
o possiamo più ulteriormente comunicare a vicenda circa questo divisorio.
3, tempo della spedizione: È normalmente dei circa 15-35 giorni.
