Piastra di raffreddamento di alluminio Serpentine Shape Customized della batteria prismatica delle cellule

Proprietà di base
Luogo d'origine: La Cina
Marchio: Trumony
Certificazione: ISO9001,ISO14969
Numero di modello: TR-CY021
Proprietà Commerciali
Quantità minima di ordine: La prova del campione può essere sistemata
Prezzo: Negoziabile
Termini di pagamento: T/T
Capacità di fornitura: annuale 100000 tonnellate
Tag

radiatore di alluminio dell'automobile

ricambi auto di alluminio

Serpentine Shape Aluminum Cooling Plate
Specifiche
Product name: Sistema di raffreddamento su misura della batteria prismatica delle cellule in veicoli elettrici Keyword: Sistema di raffreddamento di alluminio
Shape: piatto Grade: 3000 serie
Color: Argento Surface: Ricoprire/isolamento/film
Temper: O, F, H111, H112 Application: Raffreddamento della batteria del veicolo di New Energy
Material: lega Alloy: 3003,3102,1100,1050,6061
Pack: Cartoni
High Light:

Serpentine Shape Aluminum Cooling Plate

,

Piastra di raffreddamento di alluminio della batteria prismatica delle cellule

,

Piastra di raffreddamento di alluminio di brasatura della lega
Descrizione del prodotto

Sistema di raffreddamento di alluminio su misura della batteria prismatica delle cellule in veicoli elettrici



La brasatura dei piatti refrigeranti di liquidi è un processo di fabbricazione per il collegamento delle componenti per raggiungere il più alta prestazione termica e le soluzioni più leggere. Il vuoto ha brasato i piatti freddi si riferisce ad un genere di piatto freddo dell'acqua che sono creati lavorando due piatti a macchina di metallo con i canali e le strutture interni dell'aletta che poi sono sigillati con attenzione insieme dentro una camera di vuoto per il riscaldamento.







1. Nessun processo di cambiamento continuo può essere usato per pulire le parti

2. Elaborazione batch altamente ripetibile e controllabile

3. Caratteristiche materiali uniformi durante e dopo brasare

4. I giunti interni possono essere prodotti anche in strutture complesse per migliorare la forza globale delle componenti

Specifiche fredde del piatto della batteria


Oggetto Sistema di raffreddamento di alluminio su misura della batteria prismatica delle cellule in veicoli elettrici
Applicazione veicoli elettrici, sistemi di raffreddamento della batteria, soluzioni termiche ecc della gestione
Tipo delle cellule cellula prismatica e cellula del sacchetto
Forma Tubo di raffreddamento tortuoso, piastra di raffreddamento di brasatura della lega
Lega 3003 o su misura
Carattere O.H14, H16 ecc.


















Materiale del rivestimento

Lega Si Fe Cu Mn Mg Zn Zr Ti codice
3003 0,6 0,7 0.05-0.20 1.0-1.5 - 0,1 0,05 0,03 1
3003+1%Zn 0,6 0,7 0.05-0.20 1.0-1.5 - 0.5-1.50 0,05 0,05 2
3003+1.5%Zn 0,6 0,7 0.05-0.20 1.0-1.5 - 1.0-2.0 0,05 0,05 3
3003+1.5%Zn+Zr 0.5-1.0 0,7 0.05-0.20 1.0-1.6 - 1.0-2.0 0.05-0.2 - 4
3003+0.5%Cu 0,6 0,7 0.30-0.70 1.0-1.5 - 0,10 0,05 0,1 5
3005 0,6 0,7 0.20-0.40 1.0-1.5 0.20-0.60 0,25 - 0,01 6






Il piatto freddo brasato ha flessibilità ineguagliabile nella progettazione, poichè non è limitato dalle limitazioni del raggio di piegamento del piatto freddo del tubo di pressione. I condotti termici possono anche essere incastonati nel piatto per migliorare la dissipazione di calore. Le strutture interne dell'aletta possono essere inserite dentro il vuoto hanno brasato i canali freddi del piatto per aumentare l'area in contatto con il fluido operante, fornendo il maggior e migliore trasferimento di calore.

Come conseguenza di questo, il vuoto ha brasato i piatti freddi è il modulo termico refrigerante di liquidi della scelta per la produzione di energia, accumulatori per di automobile elettrica, componenti della pila a combustibile e le varie applicazioni mediche e dell'elettronica aeronautica dei militari. Il vuoto che brasa ha più alto costo, ma anche l'affidabilità molto alta ed ed i giunti sono molto puliti. Tantissimi piatti freddi possono anche essere l'elaborazione per lotti.

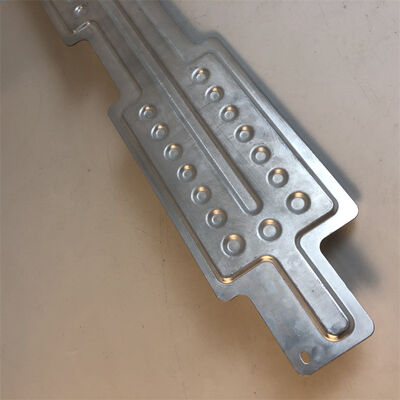

Piastra di raffreddamento di alluminio Serpentine Shape Customized della batteria prismatica delle cellule 0
