Dettagli:
|
Nome di prodotto: | Piatto raffreddato di raffreddamento di alluminio per le cellule cilindriche | Tipo: | tubo di raffreddamento |
---|---|---|---|
Processo: | Estrusione | Lega: | 3003/6061 |
Carattere: | O-H112 | applicazione: | Tubo di raffreddamento per la batteria elettrica della raccolta |
Struttura: | Micro canale tube+connector | Pacchetto: | cartons+pallets |
Evidenziare: | Piatto freddo di alluminio dell'estrusione,Piatto freddo di alluminio delle cellule cilindriche,Piastra di raffreddamento di alluminio delle cellule cilindriche |

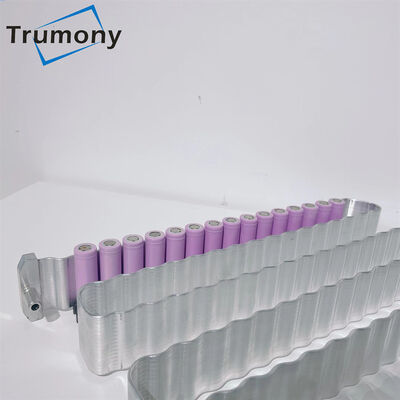

Piatto raffreddato di raffreddamento di alluminio del camioncino elettrico per le cellule cilindriche
Refrigerante di liquidi è la tecnologia raffreddarsi più popolare. Usa un liquido refrigerante liquido quali l'acqua, un refrigerante, o una glicole etilenico per raffreddare la batteria. Il liquido passa attraverso i tubi, i piatti freddi, o altre componenti che circondano le cellule e portano il calore ad un'altra posizione, quali un radiatore o uno scambiatore di calore. Componenti che portano il liquido per impedire contatto elettrico diretto fra le cellule ed il liquido refrigerante liquido. Limitato di alluminio di Trumony può fornire il tubo refrigerante di liquidi per 18650 cellule, 21700 batterie e 4680 pacchetti del modulo di batteria. per ingrandire l'area di raffreddamento. Il tubo di raffreddamento è fatto dall'estrusione di alluminio, dal piegamento e dalla formazione a forma di serpente via le lavorazioni con utensili. Possiamo personalizzare il tubo tortuoso come vostra dimensione baundary del pacchetto della batteria della disposizione e del ev del modulo di batteria. Eccetto il tubo di raffreddamento di alluminio, forniamo la piastra di raffreddamento dell'acqua, micro canali di alluminio e rotoliamo il piatto legato.
Oggetto | Tubo di raffreddamento di alluminio per le cellule cilindriche |
Dimensione | Come vostra progettazione |
Spessore | 2.4mm, 3mm |
Applicazione | raffreddamento cilindrico del pacchetto della batteria |
Servizio | Progettazione, simulazione, lavorazione con utensili, prototipo |
Processo | Estrusione di alluminio |
Tipo refrigerante di liquidi | piastra di raffreddamento fredda per EV, piatto freddo timbrato per ESS, del piatto piastra tubiera di raffreddamento a forma di armonica, tubo di raffreddamento del serpente della batteria di EV, piatto legato del rullo di alluminio |
Sistema di raffreddamento della batteria
1- Piatto freddo di raffreddamento di alluminio per il pacchetto della batteria
2- Tubo tortuoso per il nuovo veicolo di energia
3- Piastra di raffreddamento di alluminio del microchannel per il pacchetto molle della batteria del pacchetto
4- L'alluminio ha timbrato il piatto freddo
Punto chiave del ***** di progettazione
1- Specifichi il tipo della batteria: cellule cilindriche/cellule quadrate o cellule molli della batteria o del sacchetto delle cellule prismatiche
2- Dimensioni di frontiera del modulo
3- Requisito di dissipazione di calore
4- Bilancio del prototipo e di progettazione
5- Tutta la scelta dello scambiatore di calore quali i connettori, connettori rapidi di plastica, installazione della piastra di raffreddamento della batteria
Con esperienza molto ricca di fabbricazione delle piastre di raffreddamento per i pacchetti della batteria. Sotto è la forza da noi che potete contare sopra:
1. L'aiuto nelle componenti di raffreddamento progetta la possibilità
2. Soluzioni provate per sia le cellule prismatiche che cilindriche
3. Capacità nel fare DVP con il cliente
4. Supporto veloce nella fabbricazione del prototipo
FAQ:
1. Che soluzione che di raffreddamento del modulo di batteria potete fornire?
: Abbiamo 4 generi di tipo di raffreddamento della batteria per il vostro pacchetto della batteria. Tubo di alluminio del serpente per cilindrico a forma di delle cellule. Il piatto raffreddato brasato di alluminio per le cellule prismatiche, le micro piastre a canali di alluminio per i sacchetti ed il rullo di alluminio ha legato i pannelli.
2. Che cosa la lega ed il carattere della vostra piastra di raffreddamento dell'acqua?
: La lega di alluminio è 3000,6000 ed il carattere è O-H112.
3. Che cosa la tecnologia della trasformazione per fare i channles freddi del liquido refrigerante o del piatto?
: Il processo di alluminio dell'estrusione, il processo di brasatura di vuoto, il processo legato del rotolo e noi inoltre hanno centro di CNC.
4. Sostenete il prototipo su misura per il modulo del pacchetto della batteria?
: Sicuri, possiamo produrre il piatto refrigerante di liquidi di alluminio come vostra progettazione. Se appena nella fase dello sviluppo, i nostri dissipatori di calore raffreddati attuali del piatto sono disponibili per controllare.
