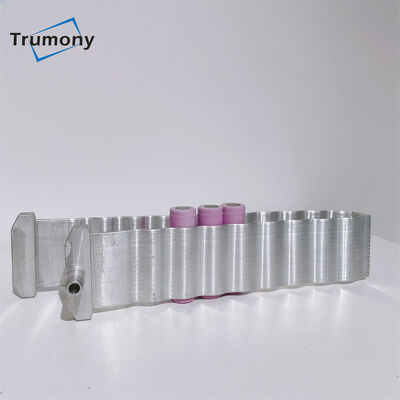

Tubo serpente di raffreddamento della batteria agli ioni di litio ad alte prestazioni per veicoli commerciali
| Product name: | Nastro di raffreddamento tortuoso | Raw Material: | Alluminio |
| Alloy & Temper: | 3003, 6061, H112 | Surface treatment: | Spolverizzi lo spruzzo, rivestimento dell'isolamento |
| Application: | Veicolo elettrico, famiglia ESS, ESS commerciale | Design service: | Supporto |
| Thermal simulation: | A disposizione | Package: | Pacchetto di legno standard esportatore |
| Battery type: | Cellula cilindrica (18650,21700, 3270, 4680, 4695), cellule prismatiche, sacchetti | Key words: | piastra raffreddata ad acqua, tubo a serpente per 21700 |
| High Light: | Nastro di raffreddamento a serpentina,nastro a serpentina con batteria agli ioni di litio,tubo a serpente per veicoli commerciali |
||
Tubo serpentino di raffreddamento per batterie agli ioni di litio ad alte prestazioni per veicoli commerciali
Il sistema di raffreddamento ad acqua sta diventando sempre più popolare grazie alle sue elevate prestazioni termiche e alla struttura compatta.Rispetto al tradizionale raffreddamento ad aria, il sistema di raffreddamento a liquido offre una migliore dissipazione del calore e un risparmio di superficie terrestre.
La gestione termica della batteria è molto critica in un'operazione di EV.Trumony è un esperto nella fornitura di tutti i tipi di scambiatori di calore: possiamo realizzare forme personalizzate, per adattare le parti a confezioni diverse.Per esempiopiastra di raffreddamento del tipo a compressione per celle prismatiche / pacco batterie, tubo a serpentina di estrusione per celle cilindriche, come 21700, 18650, 3270, 4680 cella grande, piastra di raffreddamento con incollaggio a rullo.
| Nome del prodotto | Nastro di raffreddamento a serpentina per veicoli elettrici |
| Dimensione del tubo | In base alla dimensione del tuo confine55*3mm per 21700/65*3.5mm per 4680 |
| Tipo di cellule | 18650, 21700,32700,4680 celle della batteria |
| Strutture | Tubo in alluminio estruso + ingresso e uscita + connettore rapido |
|
Lunghezza |
Dipende dal tuo modulo |
| Trattamento della superficie | Rivestimento isolante / Polvere spray |
| Prodotti correlati | Connettore rapido, materiale dell'interfaccia termica (cuscinetto in silicone), pompa, ecc. |
| Servizi | Progettazione del tubo di raffreddamento, simulazione termica, progettazione del percorso del flusso, finalizzazione della fattibilità della produzione |
In base alle varie applicazioni e requisiti di gestione termica, possiamo fornire una gamma di soluzioni di raffreddamento della batteria.
1) Piastra di raffreddamento di tipo stampato per celle prismatiche / pacco batteria.
2) Tubo a serpente di estrusione per celle cilindriche, come 21700, 18650, 3270, 4680 big cell.
3) Tubo estruso con collettore per pacco batteria morbido.
4) Piastra di raffreddamento roll bond per riscaldamento/raffreddamento.
I nostri vantaggi:
1) Soluzioni di design flessibili per tutti i tipi di batterie.
(Secondo il tuo modulo fornisci una piastra di raffreddamento personalizzata)
2) Servizio di progettazione, abbiamo un dipartimento di ricerca e sviluppo, possiamo eseguire la finalizzazione del progetto, la simulazione del flusso e del calore.
3) Centro CNC per la realizzazione di connettori ingresso/uscita personalizzati.
4) Materiale di interfaccia termica, come pad in silicone termico, rivestimento isolante ecc.
Parola chiave:
nastro ad acqua fredda, piastra di raffreddamento a liquido, tubo a serpente per EV, radiatore a tubo armonico, tubo di raffreddamento batteria 21700, produttore EV,Raffreddamento batteria agli ioni di litio, tubo di raffreddamento in alluminio, piastra di raffreddamento ad acqua, tubo di raffreddamento, tubo a serpente per 4680 celle.
Composizione chimica
| Lega | Si | Fe | Cu | Mn | Mg | Cr | Zn | v | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0.95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Può essere personalizzato secondo la richiesta dei clienti!
Proprietà meccaniche
| Lega | Temperare | Resistenza alla trazione | Forza di rendimento | Allungamento |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200 MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
D: Quanto tempo ci vuole per i campioni e la produzione di massa?
A: Di solito ci vorranno 15-20 giorni per nuovi stampi e campioni gratuiti (entro 5 kg), dopo la conferma, 25-30 giorni per la produzione di massa.
D: OEM/ODM disponibile?
A: Sì, possiamo!
D: Puoi aiutare nella progettazione?
R: Sì, possiamo!Abbiamo un team di progettazione forte ed esperto.
D: Potresti fornire un campione?
A: Sì, siamo onorati di offrirti campioni per il controllo di qualità.
D: L'ordine del campione è accettato?
A: Sì, accettiamo l'ordine del campione e possiamo fornire un servizio di progettazione!
