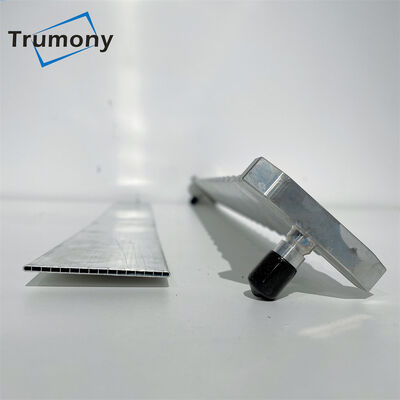

Nastro di raffreddamento ad acqua ad alta energia termica per ESS containerizzato
| Item: | Nastro di raffreddamento tortuoso | Specifications: | Per richiesta dei clienti |
| Fixed Length: | per vostra richiesta | Design service: | SÌ |
| Shape: | Dritto, piegato, serpente | Surface treatment: | Rivestimento isolante: Polvere spray, con TIM |
| Package: | Pacchetto standard esportato | Processing procedure: | Estrusione, Piegatura, Saldatura, Brasatura, Taglio |
| Key words: | nastro di raffreddamento per EV, piastra fredda in alluminio per ESS, piastra di raffreddamento ad a | Applications: | autovetture commerciali, autovetture, mezzi pesanti, camion, minibus, marine, aerei |
| High Light: | Nastro di raffreddamento ad acqua,nastro di raffreddamento ESS containerizzato,nastro serpentino ESS containerizzato |
||
Nastro di raffreddamento ad acqua ad alta energia termica per ESS containerizzato
La dissipazione del calore raffreddata a liquido consente una gestione precisa della temperatura di ciascuna cella attraverso lo scambio termico convettivo del refrigerante. I componenti di base del sistema raffreddato a liquido includono: piastra raffreddata a liquido, unità raffreddata a liquido (opzione riscaldatore), tubazione raffreddata a liquido (compresa la temperatura sensore, valvola), cablaggio alta e bassa pressione;refrigerante (soluzione acquosa di glicole etilenico), ecc.
| Elemento | Tubo di raffreddamento a serpentina in alluminio per batteria EV/ESS |
| Specifica | Secondo il tuo modulo |
| in lavorazione | Estrusione, saldatura, brasatura, rivestimento... |
| Pacchetto accessori | Connettore rapido, raccordo linea acqua, distributore acqua, collettore, ingresso, uscita ecc. |
| Muffa: | Estrusione, forma ondulata, attrezzature per dispositivi |
Ci siamo specializzati in:
1) Piastra di raffreddamento ad acqua di tipo stampato per celle prismatiche / pacco batteria.
2) Tubo a serpente estruso per celle cilindriche, come 21700, 18650, 3270, 4680, 4695 big cell.
3) Piastra di raffreddamento laminata
4) Piastra fredda lavorata
5) Piastra fredda a struttura sandwich
I nostri vantaggi:
1. Sviluppo degli strumenti: lo facciamo internamente, in modo da poter rendere i test iniziali tempestivi e accurati.
2. Realizzazione di tutti i tipi di scambiatori di calore: possiamo realizzare forme personalizzate, per adattare le parti a confezioni diverse.
3. Assistenza nella progettazione delle parti: abbiamo un team di ingegneri esperti, in grado di fornire suggerimenti professionali sulla fattibilità della realizzazione di nuovi progetti.
4. Servizio di una stazione: possiamo realizzare scambiatori di calore, nonché il relativo isolamento e il cuscinetto in silicone.Quindi il cliente può ottenere una soluzione integrata.
Capacità di prova:
|
Test di composizione chimica |
SÌ |
|
Test fisico e test di ottica |
SÌ |
|
Test di rugosità e test di durezza |
SÌ |
|
Prova di allungamento |
SÌ |
|
Prova di nebbia salina |
SÌ |
|
Prova di scoppio |
SÌ |
|
Test dell'azoto e dell'elio |
SÌ |
|
Prova di resistenza al flusso |
SÌ.Prova di corrosione interna ed esterna |
|
Prova di tensione |
SÌ |
|
Sotto la prova dell'acqua |
SÌ.Controllare la perdita per la saldatura |
Composizione chimica
| Lega | Sì | Fe | Cu | Mn | Mg | Cr | Zn | v | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0.95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Può essere personalizzato secondo la richiesta dei clienti!
Proprietà meccaniche
| Lega | Temperare | Resistenza alla trazione | Forza di rendimento | Allungamento |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200 MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
FAQ:
D: sei una società commerciale o un produttore?
A: Sì, siamo una fabbrica con più di 10 anni di storia in questo settore.
D: Quale metodo di elaborazione della tecnologia?
A: Abbiamo una linea di brasatura, una linea di stampaggio, una linea di estrusione e una linea di processo disossata.È disponibile anche un centro CNC.
D: Se non abbiamo un design, puoi aiutare nel design?
R: Sì, possiamo!Abbiamo un team di progettazione forte ed esperto.Sono supportate la progettazione del percorso del flusso, la simulazione termica, la simulazione meccanica e l'ottimizzazione del progetto.Gentilmente condividi con noi il tuo progetto di dettaglio, service8@trumony.com, ci piacerebbe fare DFM per te.
D: Quanto velocemente puoi realizzare un prototipo?
A: Circa 3 ~ 5 settimane.Il tempo di consegna preciso dipenderà dal processo di progettazione e produzione
