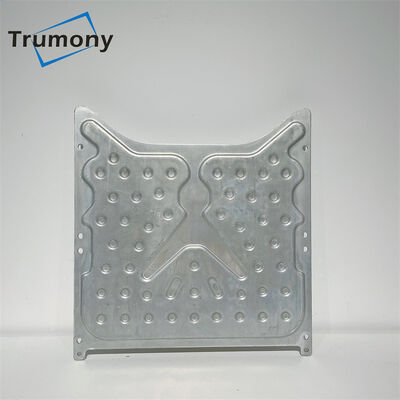

Nuova batteria di accumulo di energia che imballa la piastra di raffreddamento a liquido in alluminio
| Item: | Piastra di raffreddamento a liquido della batteria ESS | Specificationss: | Secondo i tuoi disegni |
| Testings: | Test sott'acqua, test di scoppio, test di nebbia salina, test di azoto ed elio e così via. | Battery cells: | Cella prismatica per raffreddamento inferiore, Cella cilindrica: 1865, 21700, 32700, 4680, 4695 ... |
| Supported Service: | Progettazione all-in-one, simulazione termica, distribuzione del campo di flusso... | Packaging: | Pacchetto di legno esportatore |
| Process technology: | Stampaggio, Estrusione, Punzonatura, Piegatura, Saldatura, Brasatura | Key words: | Piastra di raffreddamento a liquido batteria, piastra di raffreddamento ad acqua per cella prismatic |
| Applications: | Raffreddamento della batteria del veicolo elettrico, raffreddamento della batteria ESS, raffreddamen | CNC centre: | SÌ |
| High Light: | Piastra di raffreddamento a liquido della batteria ESS,raffreddamento a piastra fredda della batteria ESS,piastra di raffreddamento a liquido in alluminio |
||
Nuova batteria di accumulo di energia che imballa la piastra di raffreddamento a liquido in alluminio
Lo scopo principale di un BTMS è mantenere il sistema batteria nell'intervallo di temperatura ottimale e mantenere una variazione di temperatura uniforme nei moduli batteria.La gestione termica della batteria è l'operazione critica nell'ESS/EV.I vantaggi della soluzione di raffreddamento a liquido sono l'elevata velocità di trasferimento del calore, consentono alla batteria di gestire un grande impulso di potenza e un'effettiva uniformità della temperatura.
Trumony è un esperto nel settore della gestione termica, non solo nella progettazione e nello sviluppo del raffreddamento a liquido, ma anche come fornitore di materiali, componenti e assiemi per il raffreddamento a liquido.In particolare, si tratta di parti di scambio termico del pacco batteria di potenza, parti di scambio termico del pacco batteria di accumulo di energia, parti di scambio termico ad alto flusso di calore e nuove parti di scambio termico di raffreddamento a liquido, gruppo di raffreddamento a liquido della batteria di potenza (piastra fredda o gomito, scatola, refrigeratore, giunti, tubazioni, cuscinetti in silicone conduttore di calore), gruppi di accumulo di energia domestici (piastre fredde o gomiti, giunti, tubazioni, ventilatori, cuscinetti in silicone conduttore di calore, condensatori, bollitori di espansione, elettrovalvole, pompe dell'acqua, inverter), gruppi di accumulo di energia industriali ( piastra di raffreddamento a liquido + vassoio o vassoio integrato, tubazione, refrigeratore d'acqua, pad in silicone termoconduttivo).
| Elemento | Piastra di raffreddamento stampata in alluminio per ESS |
| Specifica | Secondo il tuo modulo (max 1,6 * 2,3 m) |
| Tecnologia di elaborazione | Estrusione, saldatura, brasatura, stampaggio, punzonatura, incollaggio a rulli .. |
| Prodotti correlati | TIM (materiale di gestione termica), ingresso/uscita, connettore rapido, pompa, tubazioni e così via. |
| Applicazioni | Raffreddamento della batteria del veicolo elettrico, raffreddamento a liquido della batteria di alimentazione, accumulo di energia domestica, accumulo di energia industriale e così via. |
Capacità di prova:
|
Test di composizione chimica |
SÌ |
|
Test fisico e test di ottica |
SÌ |
|
Test di rugosità e test di durezza |
SÌ |
|
Prova di allungamento |
SÌ |
|
Prova di nebbia salina |
SÌ |
|
Prova di scoppio |
SÌ |
|
Test dell'azoto e dell'elio |
SÌ |
|
Prova di resistenza al flusso |
SÌ.Prova di corrosione interna ed esterna |
|
Prova di tensione |
SÌ |
|
Sotto la prova dell'acqua |
SÌ.Controllare la perdita per la saldatura |
Composizione chimica
| Lega | Si | Fe | Cu | Mn | Mg | Cr | Zn | v | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0.95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Può essere personalizzato secondo la richiesta dei clienti!
Proprietà meccaniche
| Lega | Temperare | Resistenza alla trazione | Forza di rendimento | Allungamento |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200 MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
FAQ
D: Che tipo di piastra fredda della batteria puoi fornire?
UN:
1) Piastra di raffreddamento stampata per celle prismatiche / pacco batteria.
2) Tubo serpentino per celle cilindriche, come 21700, 18650, 3270, 4680 big cell.
3) Tubo estruso con collettore per pacco batterie.
4) Piastra di raffreddamento roll bond per riscaldamento/raffreddamento.
5) Piastra fredda FSW.
6) Piastra fredda lavorata a CNC
D: Quale metodo di elaborazione della tecnologia?
A: Abbiamo una linea di brasatura, una linea di stampaggio, una linea di estrusione e una linea di processo disossata.È disponibile anche un centro CNC.
D: Se non abbiamo un design, puoi aiutare nel design?
R: Sì, possiamo!Abbiamo un team di progettazione forte ed esperto.Sono supportate la progettazione del percorso del flusso, la simulazione termica, la simulazione meccanica e l'ottimizzazione del progetto.Gentilmente condividi con noi il tuo progetto di dettaglio, service8@trumony.com, ci piacerebbe fare DFM per te.
D: Quanto velocemente puoi realizzare un prototipo?
A: Circa 3 ~ 5 settimane.Il tempo di consegna preciso dipenderà dal processo di progettazione e produzione.
