Dettagli:
|
elemento: | Nastro di raffreddamento ad acqua | Materiale: | Lega di alluminio |
---|---|---|---|
Specifichess: | Dipende dai tuoi disegni | Lunghezza fissa: | Come il tuo modulo |
Test: | Test Salt Sapry, test sott'acqua, test Burst, test azoto ed elio e così via. | Batterie: | Cella cilindrica: 18650, 21700, 32700, 4680, 4695 ... |
Servizi: | Progettazione, simulazione termica, simulazione meccanica, distribuzione del campo di flusso... | Tecnologia di elaborazione: | Stampaggio, Estrusione, Punzonatura, Piegatura, Saldatura, Brasatura, Taglio |
Parole chiave: | nastro di raffreddamento a serpente, scambiatore di calore a micro canali, tubo in alluminio per tra | Applicazioni: | Batteria del veicolo elettrico (varie auto elettriche), batteria ESS, raffreddamento IGBT |
Evidenziare: | Nastro di raffreddamento a micro canali,nastro di raffreddamento ad acqua,nastro di raffreddamento per veicoli da corsa elettrici |

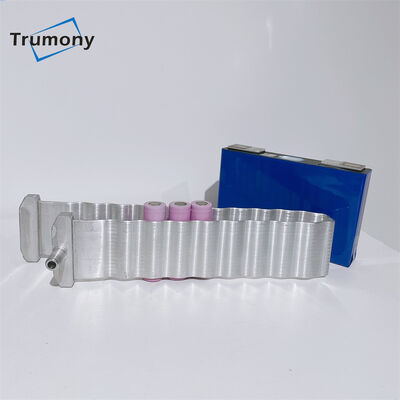

Electric Veicolo da corsa Scambiatore di calore a micro canali Sistema di raffreddamento Nastro di raffreddamento
Fornire tubi piatti a micro-canali adatti allo spazio del pacco batteria mediante tecnologia di estrusione e trafilatura.
Progettare i canali di flusso in base ai requisiti di resistenza e trasferimento di calore.
Tubi piatti singoli o multipli sono saldati al collettore (collettore) e l'ingresso e l'uscita dell'acqua sono rispettivamente deviati attraverso il collettore (collettore).
L'ingresso viene elaborato da CNC.Adatto per lo scambio termico inferiore e laterale di batterie prismatiche
Ci siamo specializzati in:
1) Piastra di raffreddamento di tipo stampato per celle prismatiche / pacco batteria.
2) Tubo a serpente per celle cilindriche, come 21700, 18650, 3270, 4680 big cell.
3) Tubo a microcanali con collettore per pacco batterie / celle rettangolari.
4) Piastra di raffreddamento per roll bond
5) Piastra fredda lavorata
I nostri vantaggi:
1. Esperienza nell'integrazione di collettori, tubi e materiali termici di interfaccia
2. Esperienza nella progettazione e produzione di lastre di grandi dimensioni
3. La simulazione aiuta la progettazione del canale di flusso per la caduta di pressione, il flusso e la distribuzione del calore
4. Elevata resistenza alla corrosione e materiale a bassa conducibilità per applicazioni di raffreddamento della batteria
5. Soluzioni di design flessibili per tutti i tipi di batterie.
Capacità di prova:
Test di composizione chimica |
SÌ |
Test fisico e test di ottica |
SÌ |
Test di rugosità e test di durezza |
SÌ |
Prova di allungamento |
SÌ |
Prova di nebbia salina |
SÌ |
Prova di scoppio |
SÌ |
Test dell'azoto e dell'elio |
SÌ |
Prova di resistenza al flusso |
SÌ.Prova di corrosione interna ed esterna |
Prova di tensione |
SÌ |
Sotto la prova dell'acqua |
SÌ.Controllare la perdita per la saldatura |
Composizione chimica
Lega | Si | Fe | Cu | Mn | Mg | Cr | Zn | v | Ti |
1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
1100 | ≤0.95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Può essere personalizzato secondo la richiesta dei clienti!
Proprietà meccaniche
Lega | Temperare | Resistenza alla trazione | Forza di rendimento | Allungamento |
1050 | O/F/H111/H112 | ≥65MPa | ≥200 MPa | ≥25% |
1100 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
3102 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
3003 | O/F/H111/H112 | ≥75MPa | ≥200 MPa | ≥25% |
FAQ:
D: sei una società commerciale o un produttore?
A: Sì, siamo una fabbrica con più di 10 anni di storia in questo settore.
D: Quale metodo di elaborazione della tecnologia?
A: Abbiamo una linea di brasatura, una linea di stampaggio, una linea di estrusione e una linea di processo disossata.È disponibile anche un centro CNC.
D: Se non abbiamo un design, puoi aiutare nel design?
R: Sì, possiamo!Abbiamo un team di progettazione forte ed esperto.Sono supportate la progettazione del percorso del flusso, la simulazione termica, la simulazione meccanica e l'ottimizzazione del progetto.Gentilmente condividi con noi il tuo progetto di dettaglio, service8@trumony.com, ci piacerebbe fare DFM per te.
D: Quanto velocemente puoi realizzare un prototipo?
A: Circa 3 ~ 5 settimane.Il tempo di consegna preciso dipenderà dal processo di progettazione e produzione
