Dettagli:
|
Lega del centro: | 3003/3003+1.5%Zn+Zr/3005 | Lega placcata: | 4343/4045 |
---|---|---|---|
Spessore: | 0.08mm/0.06mm/0.1mm o secondo il requisito dei clienti | Larghezza: | 17mm/22mm/26mm o secondo il requisito dei clienti |
Identificazione.: | 200mm/254mm/300mm/500mm | O.D.: | 1500mm massimo |
Imballaggio: | occhio da murare | Carattere: | HO/H14/H16/H18/H14SR |
Applicazione: | Radiatore/condensatore/evaporatore/radiatore dell'olio/del refrigeratore/radiatore | ||
Evidenziare: | bobina di alluminio dello strato,striscia del foglio di alluminio |

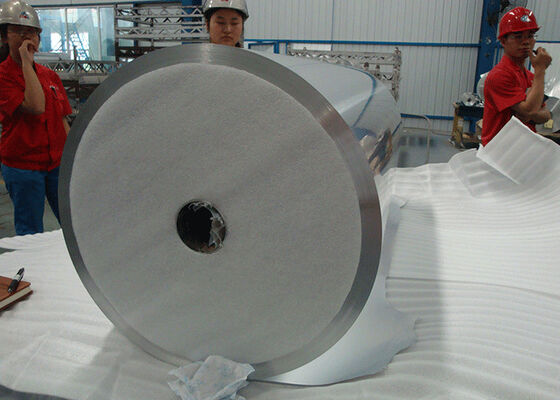

stagnola brasata di alluminio di 17mm x di 0,08 4343/3003+1.5%Zn+Zr/4343 H16 per l'aletta automatica del condensatore
1. Descrizione della nostra produzione
Composizione chimica del materiale del centro, del materiale del rivestimento circa la lega di alluminio e del composito-materiale per lo scambiatore di calore della saldatura
1) Materiale del centro
Lega | Si | Fe | Cu | Mn | Mg | Zn | Zr | Ti | codice |
3003 | 0,6 | 0,7 | 0.05-0.20 | 1.0-1.5 | - | 0,1 | 0,05 | 0,03 | 1 |
3003+1%Zn | 0,6 | 0,7 | 0.05-0.20 | 1.0-1.5 | - | 0.5-1.50 | 0,05 | 0,05 | 2 |
3003+1.5%Zn | 0,6 | 0,7 | 0.05-0.20 | 1.0-1.5 | - | 1.0-2.0 | 0,05 | 0,05 | 3 |
3003+1.5%Zn+Zr | 0.5-1.0 | 0,7 | 0.05-0.20 | 1.0-1.6 | - | 1.0-2.0 | 0.05-0.2 | - | 4 |
3003+0.5%Cu | 0,6 | 0,7 | 0.30-0.70 | 1.0-1.5 | - | 0,10 | 0,05 | 0,1 | 5 |
3005 | 0,6 | 0,7 | 0.20-0.40 | 1.0-1.5 | 0.20-0.60 | 0,25 | - | 0,01 | 6 |
2) Materiale del rivestimento
Lega | Si | Fe | Cu | Mn | Mg | Zn | Zr | Ti | codice |
4343 | 6.8-8.2 | 0,8 | 0,25 | 0,1 | - | 0,2 | - | 0,05 | 1 |
4343+1%Zn | 6.8-8.2 | 0,8 | 0,25 | 0,1 | - | 0.5-1.5 | - | 0,05 | 2 |
4045 | 9.0-11.0 | 0,8 | 0,3 | 0,05 | - | 0,2 | - | 0,2 | 3 |
4045+1%Zn | 9.0-11.0 | 0,8 | 0,3 | 0,05 | - | 0.5-1.5 | - | 0,2 | 4 |
4004 | 9.0-10.5 | 0,8 | 0,25 | 0,1 | 1.0-2.0 | 0,2 | - | 0,2 | 5 |
7072 | 0,7 | 0,1 | 0,1 | 0,1 | 0.8-1.3 | - | - | 6 | |
5005 | 0,3 | 0,7 | 0,2 | 0,2 | 0.5-1.1 | 0.5-1.0 | - | 0,03 | 7 |
3) Conduttura meccanica della lega e del composito-materiale di alluminio per lo scambiatore di calore della saldatura
Codice della lega | carattere |
Resistenza alla trazione Rm (MPa) |
Carico di snervamento Rp0,2 (Mpa) |
Estenda il rapporto I50 (%) |
TR-010, TR-020, TR-030, TR-040, TR-050, TR-110, TR-310, TR-116, TR-316, TR-111, TR-313, TR-121, TR-131, TR-141, TR-150, TR-151, TR-156 ecc. | O | 95-135* | ≥35* | ≥15* |
H14 | 140-185 | ≥125 | ≥1.5 | |
H24 | 140-185 | ≥125 | ≥3.0 | |
H16 | 185-225 | ≥160 | ≥1.0 | |
H18 | ≥185 | - | ≥0.5 | |
Materiale di TR-166 Etc.tube | H24 | 185-235 | ≥150 | ≥8 |
TR-116, TR-316 Etc.tube materiale |
H14 | 140-185 | ≥125 | ≥3 |
H24 | 140-185 | ≥125 | ≥8 |
Nota: «*» nell'archivio di cui sopra significa che la resistenza alla trazione sarà 120-150Mpa, il carico di snervamento sarà ≥45Mpa e l'allungamento sarà ≥20% se il materiale di TR-050, di TR-150, di TR-151, di TR-156 ecc. con carattere O contenere il Cu.
Supplementare: Possiamo produrre la specificazione speciale secondo la richiesta del cliente.
4) Capacità dei prodotti
Larghezza (millimetri) | Spessore (millimetri) | Lunghezza (millimetri) | Diametri interni (millimetri) | |
Strato | 500-1070 | 0.5-5.0 | 500-2500 | - |
Striscia | 12-1070 | 0.2-3.0 | - | 150.200.300.400.500 |
Stagnola | 12-1070 | 0.05-0.2 | - | 150.200.300.400.500 |
Rapporto composito | 4-18% (per lato) |
Le percentuali placcate (per lato) | 4-8% | > 8-18% |
Tolleranza del rivestimento | ±1.5% | ±2.0% |
2. Applicazione:
Siamo dedicati alla produzione dei materiali di alluminio placcati ed unclad per gli scambiatori di calore brasare tipi dell'automobile come il radiatore, il refrigeratore, il condensatore, l'evaporatore e gli scambiatori di calore industriali, come i dispositivi di raffreddamento di aria per le centrali elettriche, il condizionatore d'aria etc.and altri prodotti della lega di alluminio.
3. FAQ:
1, Q: Siete produttore?
: Sì, siamo stabiliti nel 1988. Come produttore i nostri clienti sono benvenuti visitare la nostra fabbrica.
2, Q: Accettate gli ordini su misura?
: Sì, facciamo. I vostri ordini su misura sono accolti favorevolmente sempre. Prego gentilmente offrirci i vostri perfrmances o campioni tecnici in moda da poterci personalizzare noi i prodotti secondo le vostre preferenze. Circa nuovo dettaglio, senta libero prego per contattarci.
3. Q: Come posso ottenere una citazione più velocemente?
: Prego dettagli di offerta circa le vostre richieste come più come possibile, la lega, il carattere, lo spessore, la larghezza, la quantità, l'applicazione, ecc.
4. Q: Se non posso offrire sopra informazioni, che cosa dovrei fare?
: Provi il vostro meglio per offrire più informazioni, noi vi aiuterà a progettare il materiale adatto.
5. Q: Che cosa è la vostra politica del campione della società?
: Come un fornitore, vediamo che il campione è necessario per i nostri entrambi i lati, la nostra politica dobbiamo offrire i campioni possibili quanto possiamo, circa la spedizione del campione, voi dobbiamo pagare il trasporto, solitamente porto assegnato da preciso.
